Jim Wilden設計的金屬卡箍氣動隔膜泵，其精簡、堅固的設計是一般工業應用的理想之選。卡箍泵的設計易于維護，安裝簡易，便于修護，只需單個工具即可拆裝。久經時間考驗的數萬臺卡箍泵，每年泵送數十億加侖的流體。

• NPT/BSPT螺紋連接，可快速斷開/連接

• 高效、節能的Pro-Flo?SHIFT ADS
• 更大的流量-每SCFM泵送更多加侖數
• 減少耗氣量和耗電量
• 久經時間驗證的穩定性能
• 卡箍連接便于更快進行維護
• 低成本
• 安裝簡便
• 易于操作和維護

EOM

宣傳單

宣傳冊

規格表

尺寸圖

3D模型

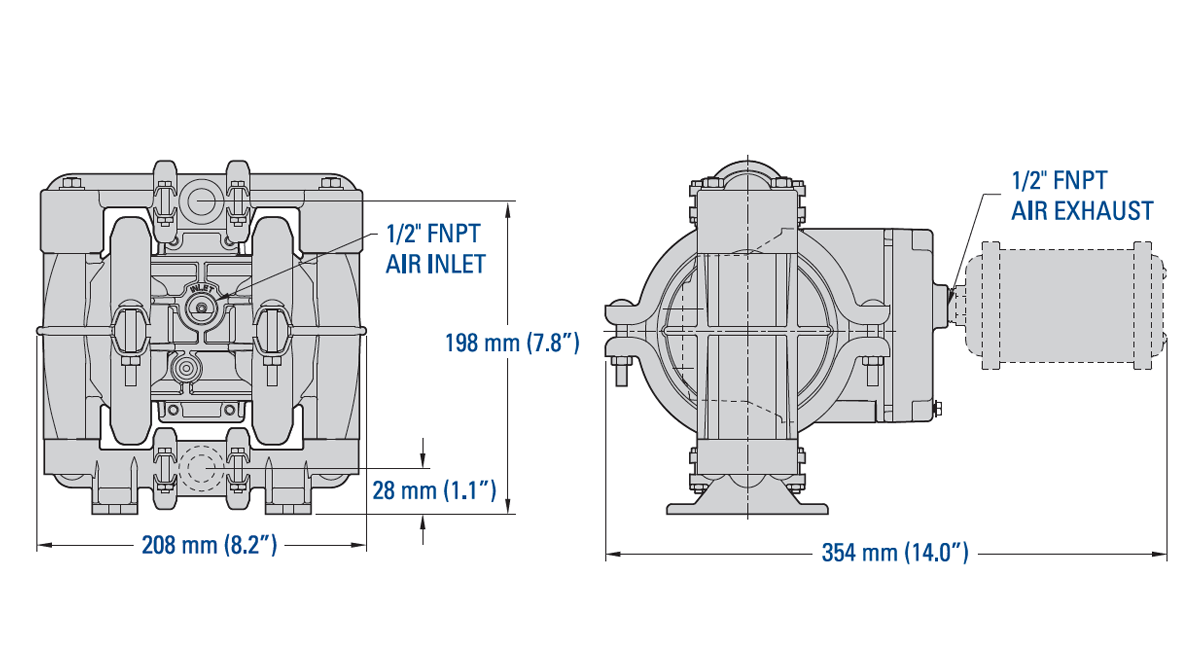

尺寸

注意： 尺寸因材料和連接類型而異。更多相關信息，請參閱PS1金屬泵安裝手冊。

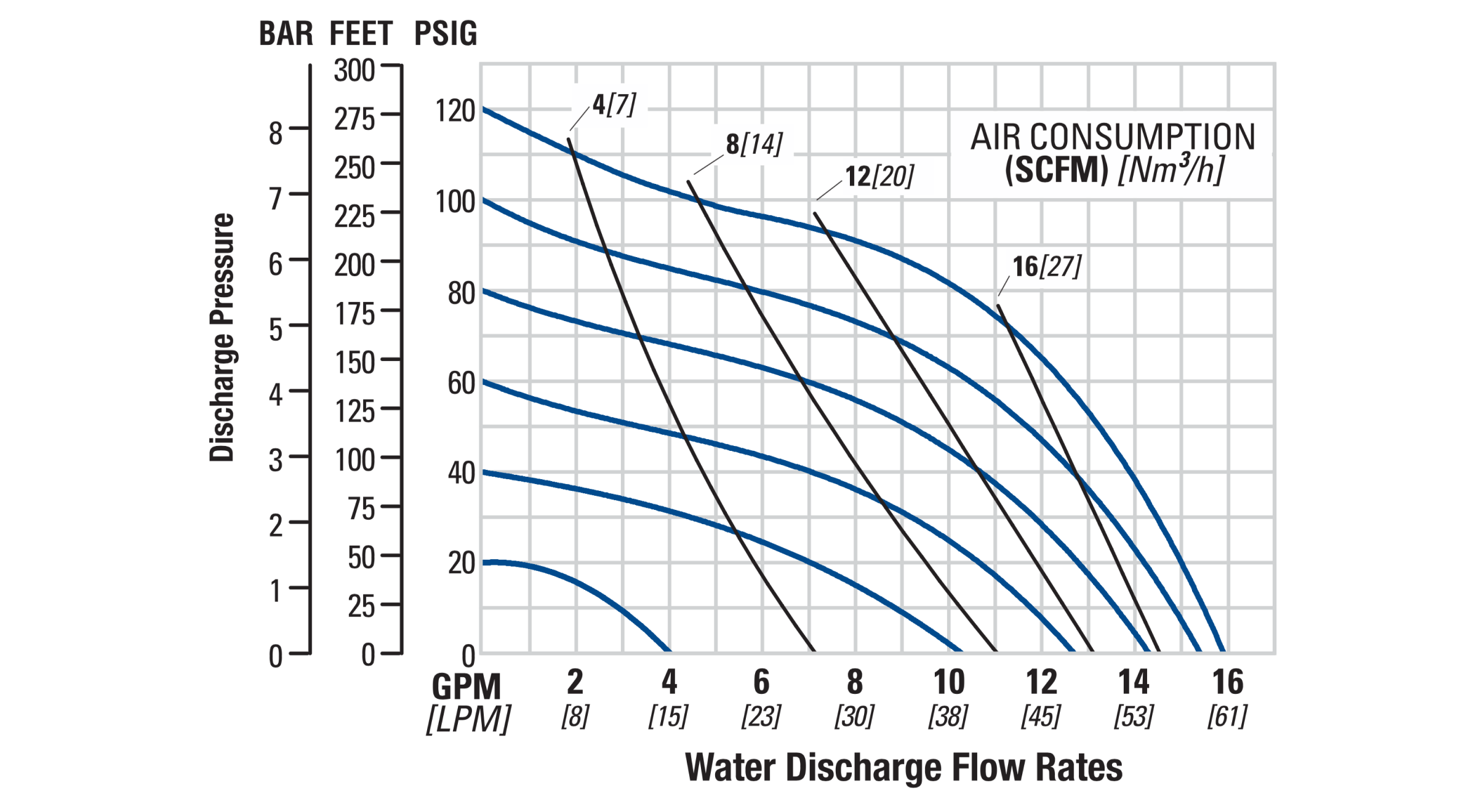

流量曲線– PTE隔膜

注意： 其它性能曲線可以參閱PS1金屬泵安裝手冊。

進氣口

• 1/2" FNPT

進料口

• 13 mm (1/2")

出料口

• 13 mm (1/2")

連接類型

• NPT/BSPT(螺紋)

最大流量

• 橡膠– 60.2 lpm (15.9 gpm)
• TPE – 60.2 lpm (15.9 gpm)
• PTFE – 59.8 lpm (15.8 gpm)

最大壓力

• 8.6 bar (125 psi)

最大顆粒尺寸

• 1.6 mm (1/16")

最大吸升高度

• 橡膠– 5.9 m (19.3') 干吸, 9.8 m (32.3') 濕吸
• TPE – 5.7 m (18.7') 干吸, 8.3 m (27.2') 濕吸
• PTFE – 4.3 m (14.2') 干吸, 9.7 m (31.7') 濕吸

每沖程排量 ^*

• 橡膠– 0.10 L (0.027 gal)
• TPE – 0.10 L (0.026 gal)
• PTFE – 0.10 L (0.026 gal)
^* 1循環 = 2沖程

接液部件材質

非接液部件材質
